На объекте "Ставропольсахар" введены в экспулатацию бункерные весы

АКТ

выполненных работ по монтажу, проведению промышленных испытаний  и вводу в эксплуатацию бункерных весов на основе весовых модулей Siemens SIWAREX FTA .


    Согласно программы промышленных испытаний бункерных весов, выполненных на базе Siemens SIWAREX FTA («Руководство по приборам»,  Версия 26.02.2004, Заказной номер 7MH4900-2AB11) были проведены регламентные работы по дефектовке механической части, настройке, калибровке и определению метрологических характеристик бункерных весов, выполненных на базе Siemens SIWAREX FTA.

Состав  работ:
-    проверка правильности подключения существующих тензометрических ячеек, согласно схеме подключения SIWAREX FTA,  рис. 4-3 («Руководство по приборам»);
-    проверка правильности подключения с учетом требований ЭМС, согласно п. 4.2 («Руководство по приборам»);
-    проверка механической части загрузочного устройства бункера №1 после проведения регламентного ремонта;
-    проверка механической части загрузочного устройства бункера №2 после проведения регламентного ремонта;

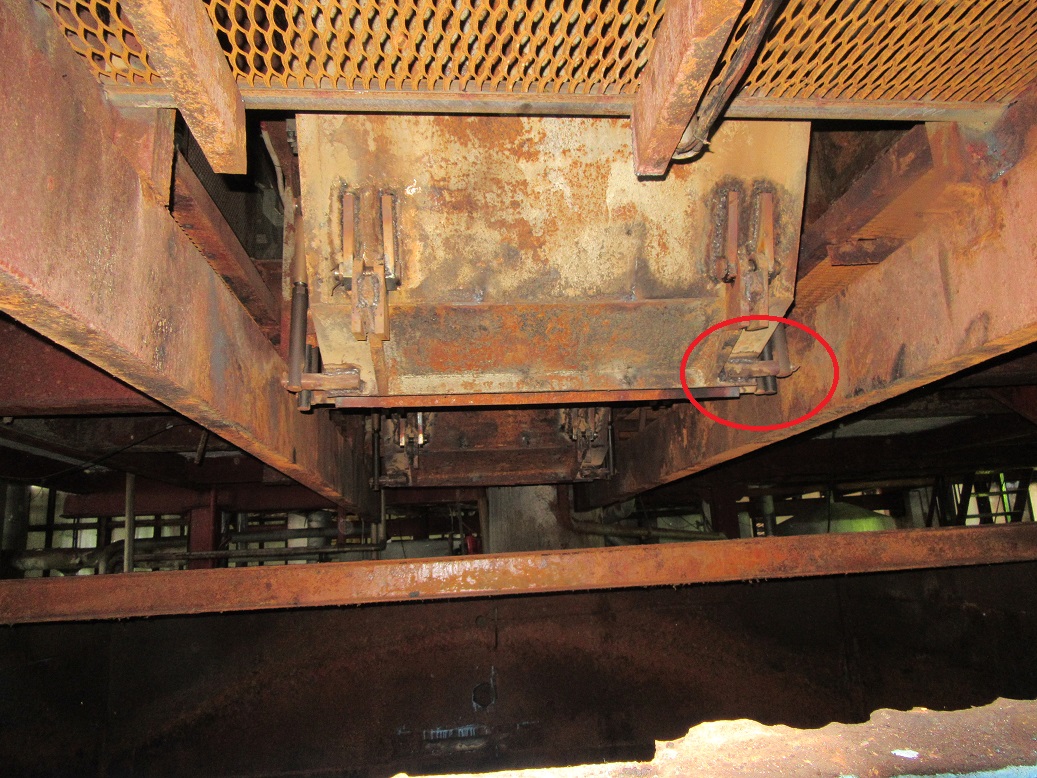

-    проверка нижних шиберов взвешивающего бункера №1 на отсутствие механических дефектов после проведения регламентных работ;
-    проверка нижних шиберов взвешивающего бункера №2 на отсутствие механических дефектов после проведения регламентных работ;

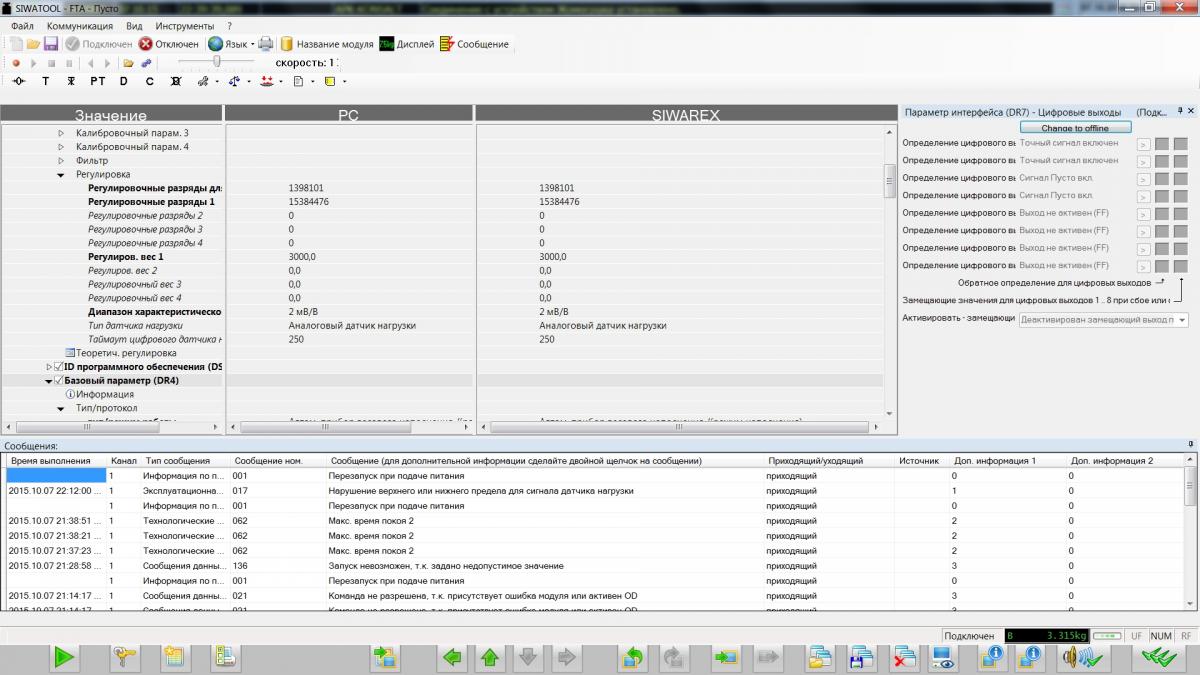

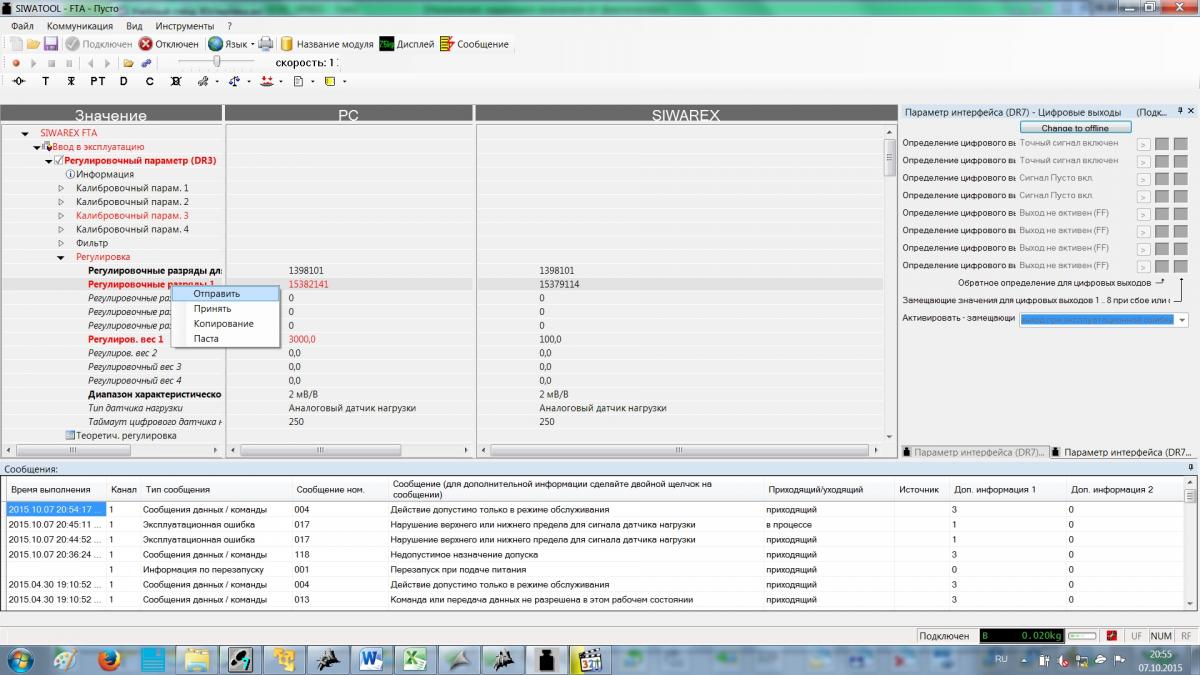

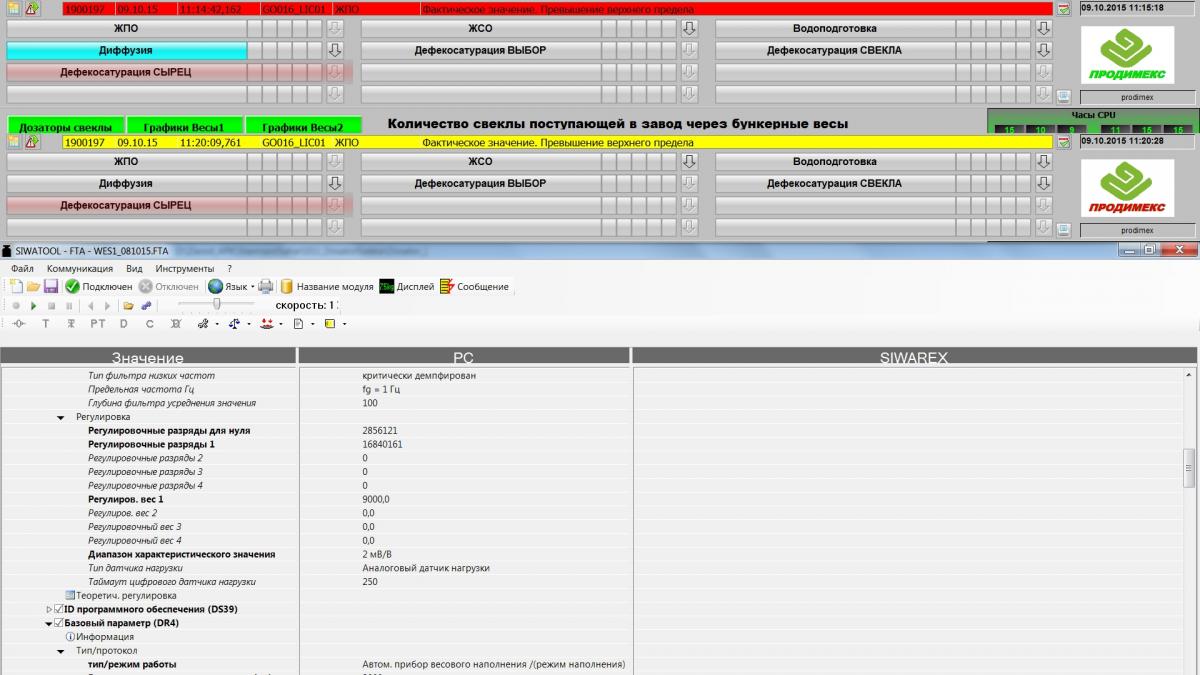

-    выполнение первичной тарировки дозатора бункера №1, согласно Рис. 5-1 («Руководство по приборам») с применением программы SIWATOOL;

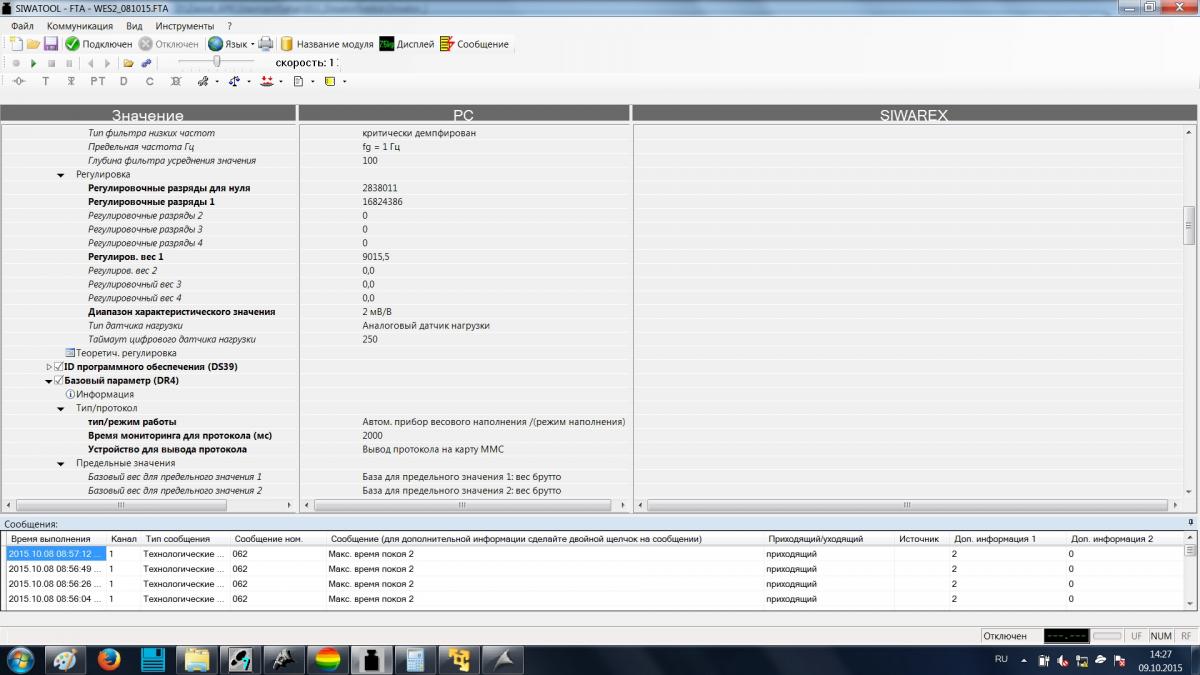

-    выполнение первичной тарировки дозатора бункера №2, согласно Рис. 5-1 («Руководство по приборам») с применением программы SIWATOOL;
-    оценка метрологических характеристик дозаторов бункеров №1 и №2 с помощью калибровочных грузов (Таблица 2 Приложение №1);

Осмотр механической части дозаторов свеклы №1 и №2 показал, что система после переделки механической части полностью исправна и готова к эксплуатации. Техническое описание приведено в приложении №2 а акту.
Результаты настройки и тарировки дозаторов бункеров №1 и №2 приведены в Приложении №1 к акту.
На основании протокола №1 (Приложение №1) дозаторов бункеров №1 и №2 на базе Siemens SIWAREX FTA, принят в эксплуатацию со следующими эксплуатационными показателями:
- Статическая калибровочная точность дозатора №1 – не более ±55 гр. В линейном диапазоне до 800 кг (точность 0.007%);
- Статическая калибровочная точность дозатора №2 – не более ±41 гр. В линейном диапазоне до 800 кг (точность 0.006%);

Рекомендации по эксплуатации дозаторов в межповерочный период

«Весоизмерительный комплекс управления бункерными дозаторами свеклы в производство» представляет собой законченный комплектный программно-аппаратный комплекс в составе управляющего контроллера SIMATIC CPU151-8, IM153-4 станции распределенной периферии, панели визуализации КТР600 и двух электронных преобразователей-дозаторов SIWAREX FTA.
Данный комплекс по окончании пуско-наладочных мероприятий не нуждается в периодическом обслуживании в межповерочный период, что обеспечивается линейностью тарировочной характеристики во всем диапазоне измерения с одинаковой, гарантируемой производителем, погрешностью не более 0,1%.
Для проверки точности измерений в межповерочный период, достаточно поместить одну единицу контрольного (поверенного) груза на весовую платформу и убедиться, что погрешность измерения не превышает 0,1% от веса тестового груза.
Тарирование диапазона производится один раз в год (перед началом рабочего сезона) или после замены тензометрического датчика веса.

Приложение №1

Проведение промышленных испытаний  и ввод в эксплуатацию бункерных дозаторов свеклы на основе весовых модулей Siemens SIWAREX FTA

1.    Первичные параметры
Бункер №1

Бункер №2

      2. Оценка метрологических характеристик бункерных весов

с помощью калибровочных грузов.



вес грузов, кг

Показания на экране панели оператора дозатор №1, кг

Показания на экране панели оператора дозатор №2, кг

Откло-нение Дозатор №1, кг.

Откло-нение Дозатор №2, кг.

Откло-нение дозатор №1, %

Откло-нение дозатор №2, %

100

100,054

100,078

0,054

0,078

0,007

0,01

200

200,017

200,025

0,017

0,025

0,002

0,003

300

299,983

300,002

-0,17

0,002

-0,02

0

400

399,857

400,050

-0,143

0,050

-0,018

0,006

500

499,948

500,054

-0,052

0,054

-0,006

0,006

600

599,850

600,052

-0,150

0,052

-0,019

0,006

700

699,837

700,028

-0,163

0,028

-0,019

0,003

800

799,865

800,040

-0,135

0,040

-0,017

0,005

Среднее отклонение Дозатора №1 составляет 110 грамм (+-55 гр.)

Среднее отклонение Дозатора №2 составляет 41 грамм (+- 20,5 гр.)
