Управление компрессорной станцией на базе контроллера SIMATIC S5-115U

Управление компрессорной станцией на базе контроллера SIMATIC S5-115U
Описание проекта:

Заказчик:

ОАО "ВОРОНЕЖСИНТЕЗКАУЧУК", г. Воронеж.

Структура системы:

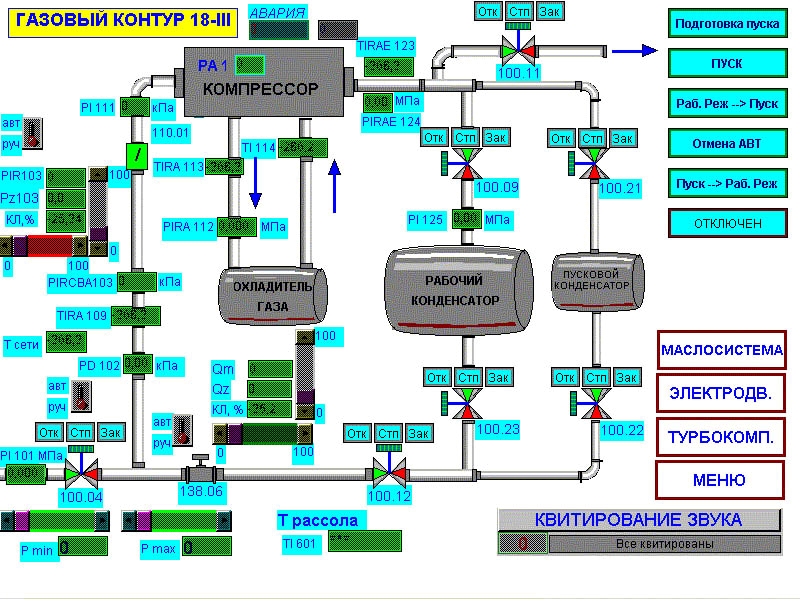

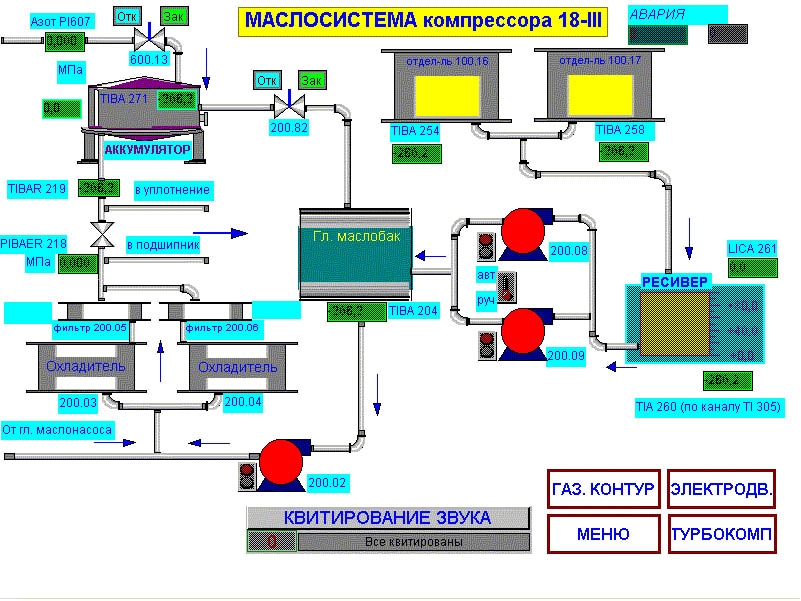

АСУ турбокомпрессора создана на базе контроллера S5-115U и станции оператора (персональный компьютер Pentium). Контроллер состоит: из блока питания, центрального процессора с RAM на 96 Кбайт, модулей ввода-вывода, модуля связи, интерфейсов для подключения программаторов и локальной информационной сети, а также модуля памяти EPROM на 128 Кб.

Система обеспечивает:

  • ввод аналоговой информации от датчиков давления, температуры, уровня, тока, мощности, напряжения, осевого сдвига ротора, вибрации ротора, всего 61 вход;
  • логические (дискретные) входы от датчиков сигнализации уровня, температуры, влажности в главном электродвигателе, датчиков срабатывания защит главного электродвигателя.

Описание турбокомпрессора:

Управляемый турбокомпрессор является однокорпусным, восьмиступенчатым и состоит из двух секций, приводится во вращение асинхронным электродвигателем через мультипликатор с зубчатым зацеплением. Турбокомпрессор, мультипликатор и электродвигатель размещаются на общей фундаментной плите и соединяются смазываемыми зубчатыми муфтами.

Основные параметры турбоагрегата:

  • производительность аммиака – 21000 кг/ч;
  • частота вращения турбокомпрессора – 11500 об/мин;
  • мощность электродвигателя – 3400 кВт;
  • вес турбоагрегата, включая фундаментную плиту – 37000кг.

Результаты внедрения:

Система управления прошла экспериментальную проверку и опытную эксплуатацию. Получен акт испытания агрегата в течении 72 часов. Система передана в промышленную эксплуатацию на ОАО "ВОРОНЕЖСИНТЕЗКАУЧУК".
